Вертикальная мельница сушки и помола влажного известняка
Вертикальная мельница сушки и помола влажного известняка: Современные технологии для эффективного производства
В современной промышленности переработки минерального сырья особое место занимает переработка известняка. Влажный известняк, часто используемый в производстве строительных материалов, в системах десульфурации дымовых газов электростанций и в сельском хозяйстве, требует особого подхода к измельчению и сушке. Традиционные методы часто сталкиваются с проблемами: высокая влажность приводит к налипанию материала, снижению эффективности помола и частым простоям. Решением этих проблем стало применение вертикальной мельницы сушки и помола, которая объединяет в одном агрегате процессы дробления, сушки, измельчения и классификации.
Вертикальная мельница сушки и помола представляет собой высокоэффективное оборудование, предназначенное для одновременной сушки и измельчения материалов с высокой влажностью (до 15–20% и более). Принцип работы основан на размалывании материала под давлением валков на вращающемся столе, при одновременной подаче горячего воздуха. Горячий воздух не только сушит материал, но и транспортирует его к встроенному динамическому сепаратору. Такая конструкция позволяет достичь высокой степени интеграции, сократить энергопотребление и занимаемую площадь по сравнению с традиционными шаровыми мельницами и сушильными барабанами.
Технологические особенности переработки влажного известняка
Известняк (главным образом, карбонат кальция) может содержать различное количество влаги — от естественной (несколько процентов) до технологической (например, после промывки). При помоле влажного известняка критическими факторами являются контроль температуры в мельнице, эффективность теплообмена и качество классификации. Вертикальная мельница позволяет регулировать температуру сушки до 350°C, что обеспечивает удаление поверхностной и гигроскопической влаги. Измельчение происходит в плотном слое, что способствует равномерному прогреву частиц и эффективному парообразованию. Благодаря этому достигается тонкость помола до 80 микрон (200 меш) с минимальным содержанием крупной фракции.
Основные преимущества использования вертикальной мельницы для влажного известняка включают в себя:
- Энергоэффективность: Расход электроэнергии на 40-50% ниже, чем у традиционных шаровых мельниц.
- Компактность: Все процессы (сушка, помол, сепарация) происходят в одном корпусе.
- Высокая производительность: Оборудование способно перерабатывать до 100 тонн сырья в час.
- Качество продукта: Равномерный гранулометрический состав и стабильная влажность готового порошка.
Сравнение с традиционными технологиями помола
Традиционный помол влажного известняка часто осуществляется с использованием шаровых мельниц, где требуется предварительная или параллельная сушка в отдельных агрегатах (например, в сушильных барабанах). Это увеличивает капитальные затраты, усложняет технологическую схему и повышает расход энергии. В отличие от них, вертикальная мельница сушки и помола использует горячий воздух непосредственно в камере измельчения. Она может быть интегрирована с источником горячих газов от печей или топливосжигающих устройств.
Применение роликовой мельницы (валковой) позволяет обрабатывать абразивные материалы, такие как известняк, с низким износом брони. Например, мельницы серии LM от компании Liming Heavy Industry демонстрируют исключительную надежность и низкую стоимость обслуживания. Срок службы изнашиваемых частей при помоле известняка может достигать 8000–10000 часов. Важным аспектом является автоматизация: современные контроллеры автоматически регулируют подачу сырья, скорость сепаратора и температуру газов, поддерживая заданную тонину помола и влажность продукта.
Инновационные решения: PMD и MTW6X – новый уровень эффективности
Наши специалисты разработали и внедрили два флагманских продукта, которые радикально меняют подход к помолу влажного известняка. Первым является PMD New Generation Permanent-Magnet Direct Drive Intelligent European Version Grinding Mill. Эта мельница ознаменовала крупный прорыв в технологии помола. В ней впервые применен двигатель с прямым приводом на постоянных магнитах, что позволило полностью отказаться от редуктора и муфт. Такая конструкция обеспечивает экономию электроэнергии до 15%, более высокую надежность и плавность хода.
Второй продукт — MTW 6X Fully Thin Oil Lubricated Intelligent European Grinding Mill. Эта модель является шестым поколением популярной линейки европейских мельниц. Ее главное преимущество — полностью автоматизированная система смазки на тонком масле, которая исключает необходимость ручного обслуживания и остановок для смазки. Производительность MTW6X достигает 55 тонн в час, а благодаря улучшенному сепаратору обеспечивается высокая точность классификации готового порошка.
Обе модели идеально подходят для переработки влажного известняка с влажностью до 6% (по условиям технологии), а после модернизации системы подачи газа и сырья могут работать с более влажным сырьем.
Принцип работы вертикальной мельницы на примере влажного известняка

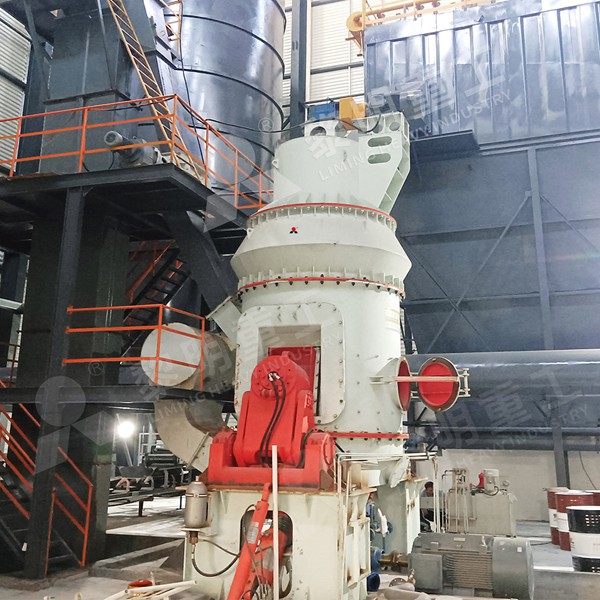

Рассмотрим процесс на примере вертикальной мельницы LM. Исходный влажный известняк (куски до 50 мм) подается через загрузочное устройство в центр вращающегося помольного стола. Под действием центробежной силы материал перемещается к периферии, попадая под валки. Валки, создавая высокое давление, раздавливают и истирают частицы.
Одновременно в нижнюю часть мельницы подается поток горячего газа (воздуха или топочных газов) с температурой 200–350°C. Этот поток проникает через кольцевое сопло (сопловое кольцо), подхватывает измельченный материал и увлекает его вверх, в зону сепарации. Влажный пар удаляется вместе с газом. Крупные частицы (недомол) падают обратно на стол для доизмельчения, а тонкий порошок поступает в динамический сепаратор. Сепаратор отсеивает фракцию заданной крупности (например, 200 меш), которая выносится газом в циклон и далее в рукавный фильтр. Очищенный газ возвращается вентилятором обратно в систему или выбрасывается в атмосферу после дополнительной очистки.
Система работает под разрежением, что исключает выброс пыли. Встроенный рукавный фильтр гарантирует соответствие самым строгим экологическим стандартам.
FAQ: Часто задаваемые вопросы о мельницах для помола известняка
- Вопрос: Какой тип мельницы лучше всего подходит для помола влажного известняка с влажностью 15% для десульфурации?
Ответ: Для такого сырья оптимальным выбором является вертикальная валковая мельница (LM-серии) или мельница европейского типа с функцией сушки. Они специально спроектированы для работы с материалами высокой влажности и позволяют достичь требуемой тонкости помола (D80=90 мкм) без предварительной сушки. - Вопрос: В чем преимущество прямоточного привода (PMD) перед традиционным редуктором для мельницы?
Ответ: Прямой привод на постоянных магнитах (PMD) исключает потери энергии на трение в редукторе (экономия до 15%), снижает уровень шума и вибрации, требует меньше обслуживания (нет масла в редукторе) и обеспечивает более точное регулирование скорости. - Вопрос: Как часто нужно менять масло в системе смазки мельницы MTW6X?
Ответ: Мельница MTW6X оснащена системой полной тонкой смазки. Замена масла производится редко — ориентировочно раз в 2000-3000 часов работы, в зависимости от нагрузки и состояния уплотнений. Система автоматического мониторинга контролирует давление, температуру и уровень масла. - Вопрос: Можно ли использовать одну и ту же мельницу для помола влажного известняка и другого сырья, например, угля или гипса?
Ответ: Да, многие современные мельницы, такие как MTW6X и LM, являются универсальными. Они способны перерабатывать различные материалы с твердостью по Моосу до 7 и влажностью до 6-10%. Для перехода на другой материал требуется перенастройка сепаратора, давления валков и температуры сушильного агента.
Заключение
Переработка влажного известняка требует надежного, эффективного и экономичного оборудования. Современные вертикальные мельницы, такие как PMD и MTW6X, полностью отвечают этим требованиям. Они обеспечивают высочайшее качество готового продукта, минимальное энергопотребление и соответствуют всем экологическим нормам. Выбор конкретной модели зависит от объема производства, влажности сырья и требуемой тонины помола. Наши специалисты готовы помочь вам подобрать оптимальное решение для вашего предприятия, проведя анализ сырья и предложив индивидуальную конфигурацию линии. Свяжитесь с нами для получения консультации и технологического расчета мельницы под ваш проект.
