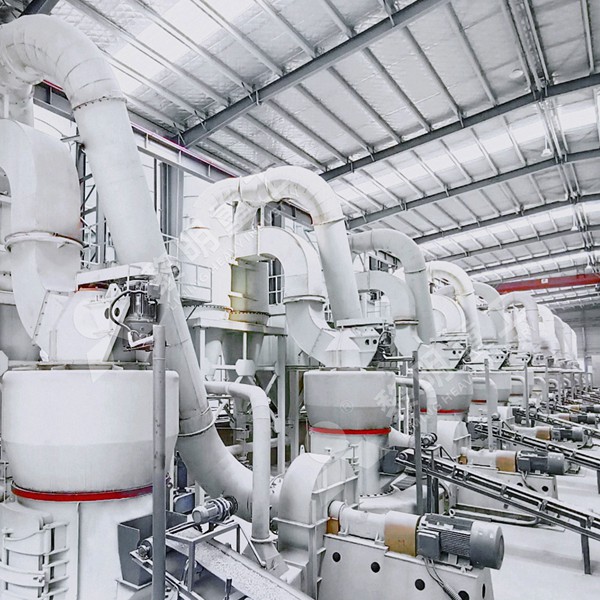

Линия измельчения минерального порошка для асфальтобетонных заводов
Введение в технологию производства минерального порошка
Минеральный порошок является ключевым компонентом в производстве асфальтобетонных смесей. Он заполняет пустоты между крупными заполнителями, повышает плотность, прочность и долговечность дорожного покрытия. Качество минерального порошка напрямую влияет на устойчивость асфальтобетона к сдвиговым деформациям, трещинообразованию и водонасыщению. Для асфальтобетонных заводов (АБЗ) критически важно иметь надежную и эффективную линию измельчения, способную стабильно производить порошок заданной тонкости (обычно 80-120 мкм) из известняка, доломита или других карбонатных пород.
Современная линия измельчения для АБЗ должна отвечать строгим требованиям: высокая производительность, энергоэффективность, экологичность и минимальное время простоя. Наша компания предлагает комплексные решения, включающие дробильное, транспортировочное, измельчительное и классифицирующее оборудование, способное перерабатывать сырье с влажностью до 6% и твердостью по шкале Мооса до 7.
Основные этапы технологического процесса
1. Подготовка и дозирование сырья
Исходный материал (известняк, доломит, мрамор) крупностью до 300-500 мм поступает в бункер сырья. Далее пластинчатым питателем или ленточным конвейером материал направляется в щековую или молотковую дробилку для первичного дробления до фракции 10-50 мм. Затем дробленый материал с помощью системы ленточных конвейеров подается в бункер запаса, оснащенный уровнемером и аспирационной системой для обеспыливания.
2. Основной этап измельчения
Из бункера запаса материал через частотно-регулируемый ленточный питатель равномерно и непрерывно подается в помольную камеру основного оборудования — мельницы. Именно на этом этапе происходит тонкое измельчение до требуемой фракции.
Сердцем линии являются мельницы европейского типа, способные обеспечить высокую тонкость помола при низких удельных энергозатратах. Особое внимание при выборе основного оборудования стоит уделить передаче крутящего момента и системе смазки. Традиционные редукторные схемы имеют больше механических потерь и требуют регулярного обслуживания.

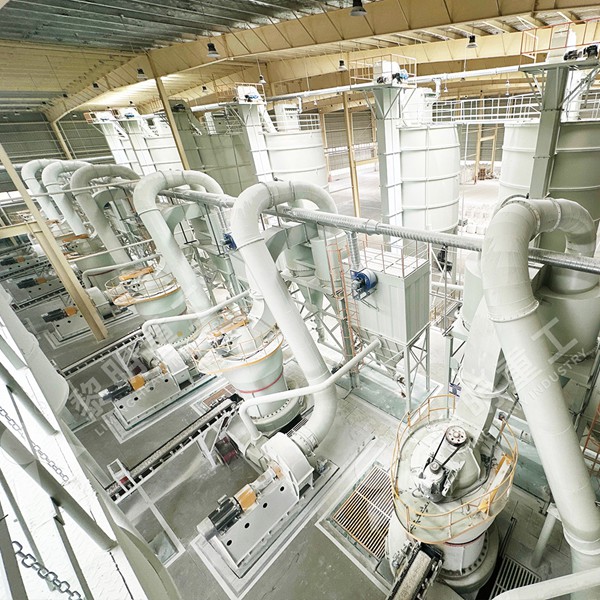

Мы рекомендуем внедрение инновационных решений, таких как PMD New Generation Permanent-Magnet Direct Drive Intelligent European Virson Grinding Mill. Эта модель впервые в отрасли применяет высокоэффективный синхронный двигатель с постоянными магнитами для прямого привода валков, полностью устраняя классический редуктор. Это обеспечивает экономию электроэнергии до 15% по сравнению со стандартными аналогами, повышает надежность и снижает уровень шума. Благодаря встроенной системе интеллектуальной смазки PMD может работать непрерывно без остановок на обслуживание, что критически важно для круглосуточного производства на АБЗ.
Также отличным выбором для модернизации существующих линий является MTW 6X Fully Thin Oil Lubricated Intelligent European Grinding Mill. Эта шестое поколение мельниц сохраняет надежную коническую зубчатую передачу, но оснащена системой полной жидкой смазки, что исключает необходимость остановок для смазывания подшипников валков и главного узла. Высокопроизводительный вентилятор снижает энергопотребление на 8-10%.
3. Классификация и сепарация готового продукта
Измельченный материал воздушным потоком, создаваемым высокопроизводительным вентилятором, транспортируется в динамический классификатор (сепаратор). Внутри классификатора под действием вращающихся лопаток крупные частицы под действием центробежной силы отбрасываются к стенкам и возвращаются в помольную камеру на доизмельчение. Частицы, соответствующие заданной тонкости (менее 100 мкм), проходят через лопатки и уносятся воздухом в рукавный фильтр или циклонную группу.
Современные классификаторы, которыми оснащаются наши мельницы, имеют улучшенную аэродинамику и уплотнения, что повышает эффективность сепарации до 90% и выше. Это гарантирует стабильность гранулометрического состава готового минерального порошка.
4. Фильтрация и складирование
Воздух с тонкодисперсным порошком поступает в импульсный рукавный фильтр. Здесь происходит окончательное отделение пыли от очищенного воздуха. Воздух выбрасывается в атмосферу через дымосос, а пыль осаждается на фильтровальных рукавах и стряхивается обратно в шнек готового продукта. Весь процесс проходит под разряжением, что исключает пылевыделение в цех. Готовый минеральный порошок пневмотранспортом или системой шнеков подается в силосы хранения, откуда дозируется в асфальтосмесительную установку.
Контроль качества и интеллектуальное управление
Современное оборудование для АБЗ немыслимо без систем мониторинга. Наши мельницы оснащены датчиками вибрации, температуры подшипников, давления масла и уровня загрузки. Система управления на базе ПЛК анализирует данные в реальном времени и позволяет удаленно управлять процессом через мобильное приложение. Оператор может в любой момент скорректировать частоту вращения сепаратора, скорость подачи сырья и температуру газов для оптимизации тонкости помола и производительности.
Заключение и перспективы
Внедрение линии измельчения минерального порошка на базе мельниц европейского стандарта (MTW6X или PMD) позволяет асфальтобетонному заводу значительно сократить зависимость от поставщиков дорогостоящего и нестабильного по качеству минерального порошка. Экономия на логистике и снижение простоев быстро окупают инвестиции. Система соответствует самым строгим экологическим нормам, а использование мобильного управления сокращает штат обслуживающего персонала.
Для подбора оптимальной конфигурации линии под ваше сырье и заданную производительность, свяжитесь с нашими инженерами. Мы предлагаем как отдельные агрегаты, так и комплексные решения “под ключ”.
FAQ: Часто задаваемые вопросы о работе мельницы
- Вопрос: Как часто нужно заменять смазку в мельнице?
Ответ: В мельницах с системой полной жидкой смазки (Full Thin Oil), таких как MTW6X, замена масла требуется не чаще одного раза в 6-12 месяцев в зависимости от нагрузки. Система оснащена фильтрами и датчиками контроля состояния масла, что продлевает срок службы подшипников и редуктора. - Вопрос: Какой максимальный размер куска сырья можно подавать в мельницу?
Ответ: Для большинства наших мельниц европейского типа (MTW, PMD, MB5X) рекомендуемый размер входного куска составляет от 30 до 55 мм. Сырье должно быть предварительно дробленым. Более крупные куски могут привести к завалу помольной камеры и повышенному износу валков. - Вопрос: Можно ли регулировать тонкость помола без остановки мельницы?
Ответ: Да, тонкость помола регулируется изменением частоты вращения ротора динамического классификатора (сепаратора). Эта операция выполняется дистанционно с пульта управления или через мобильное приложение. Тонкость настраивается в диапазоне от 30 до 400 меш (0.6-0.038 мм) без остановки основного двигателя. - Вопрос: В чем главное преимущество прямого привода с постоянными магнитами (Permanent Magnet Direct Drive) по сравнению с редукторным?
Ответ: Главное преимущество – отсутствие механического редуктора, что снижает потери энергии на трение (экономия до 15% электроэнергии). Также повышается надежность (меньше деталей, которые могут выйти из строя) и снижается уровень шума. Двигатель с постоянными магнитами обеспечивает более высокий пусковой момент и точное поддержание скорости.
Подводя итог, можно утверждать: правильный выбор основного измельчительного агрегата является залогом эффективной работы всей линии минерального порошка. Наши инженеры готовы помочь вам с выбором оборудования — от классической MTW серии до инновационной PMD с магнитным приводом.
