Мельница валковая для помола барита в буровой промышленности

Введение: Роль барита и требования к помолу в буровой промышленности

Барит (сульфат бария, BaSO₄) является ключевым утяжелителем для буровых растворов, используемых при бурении нефтяных и газовых скважин. Его высокая плотность (4.1–4.3 г/см³) позволяет эффективно контролировать давление в пласте, предотвращая выбросы и обрушения стенок скважины. Для обеспечения стабильных реологических свойств раствора барит должен быть измельчен до тонкости не менее 97% прохода через сито 75 мкм (200 mesh) и иметь низкое содержание влаги (менее 6%). Традиционно для помола барита применялись шаровые мельницы и мельницы Раймонда, однако современные требования к энергоэффективности, производительности и качеству продукта привели к внедрению валковых мельниц европейского типа. В данной статье мы подробно рассмотрим применение валковых мельниц для помола барита в буровой промышленности, их преимущества и технические особенности.

Почему валковая мельница?

Валковая мельница для помола барита представляет собой современное оборудование, сочетающее в себе принципы измельчения под давлением и воздушной сепарации. В отличие от шаровых мельниц, где материал измельчается ударом стальных шаров, в валковой мельнице слой материала раздавливается и истирается между вращающимся столом и цилиндрическими валками, что обеспечивает значительно более высокую энергоэффективность. Использование перевернутой классификации (воздушного сепаратора) позволяет получать продукт с узким гранулометрическим составом и высокой однородностью, что критически важно для приготовления качественных буровых растворов. Экономия электроэнергии достигает 30-50% по сравнению с традиционными решениями, а срок службы брони и валков за счет низкой абразивности барита может достигать нескольких тысяч часов.

Технология помола барита в валковой мельнице

Принцип работы любой валковой мельницы, от классического Раймонда до современных европейских версий, включает следующие этапы:

1. Подача сырья: Кусковой барит (размером до 35–50 мм) через вибрационный питатель или шнековый транспортер равномерно и непрерывно подается в центральную часть вращающегося помольного стола.
2. Измельчение: Под действием центробежной силы материал перемещается к внешнему краю стола и попадает под валки. Валки прижимаются к материалу пневматическим или гидравлическим усилием, раздавливая и растирая частицы.
3. Классификация: Измельченный порошок подхватывается воздушным потоком от вентилятора и транспортируется в динамический сепаратор (классификатор). Крупные фракции отбрасываются лопатками ротора и возвращаются на доизмельчение на стол, а тонкий продукт (готовый баритовый концентрат) выносится в циклон или рукавный фильтр.
4. Сбор продукта: Очищенный воздух возвращается в вентилятор по замкнутому циклу, что снижает теплопотери и выбросы пыли. Система работает под разрежением, полностью соответствуя экологическим нормам.

Обзор ключевых моделей для помола барита

Современный рынок предлагает несколько поколений валковых мельниц, пригодных для обработки барита. Ниже представлена сравнительная характеристика наиболее релевантных моделей.

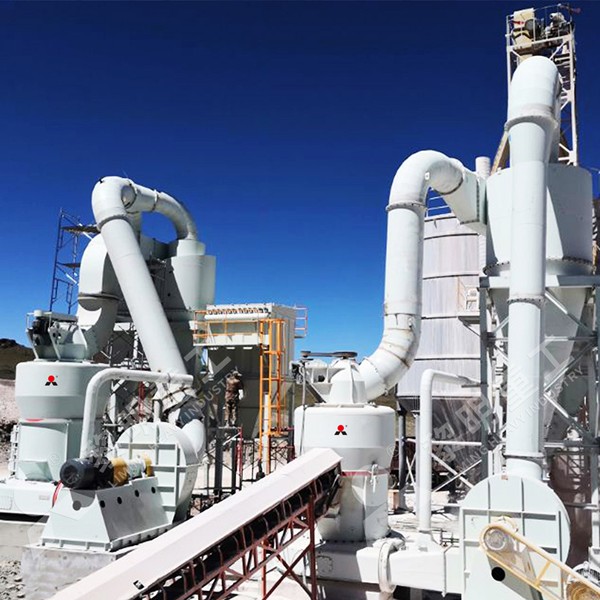

Валковая мельница MTW 6X: Инновация в помоле барита

Мельница MTW 6X Fully Thin Oil Lubricated Intelligent European Grinding Mill — это шестое поколение европейских валковых мельниц от Liming Heavy Industry. Она специально разработана для помола негорючих и невзрывоопасных материалов с твердостью по Моосу до 7, что полностью перекрывает характеристики барита. Главное преимущество — полная система жидкой смазки всех узлов (главного привода и роликов), которая исключает необходимость остановки для технического обслуживания во время работы.

Основные характеристики производительности: производительность до 6–50 т/ч, входной размер до 50 мм. Благодаря конической зубчатой передаче, достигается высокая точность кинематики и стабильность. Новый сепаратор (классификатор) имеет улучшенную герметизацию и более высокую воздушную скорость, что повышает эффективность селекции и точность тонкости готового продукта. При установке высокопроизводительного вентилятора экономия электроэнергии достигает 10%. Система мониторинга состояния (condition monitoring) и управление через мобильное приложение (Mobile APP) делают эксплуатацию максимально удобной.

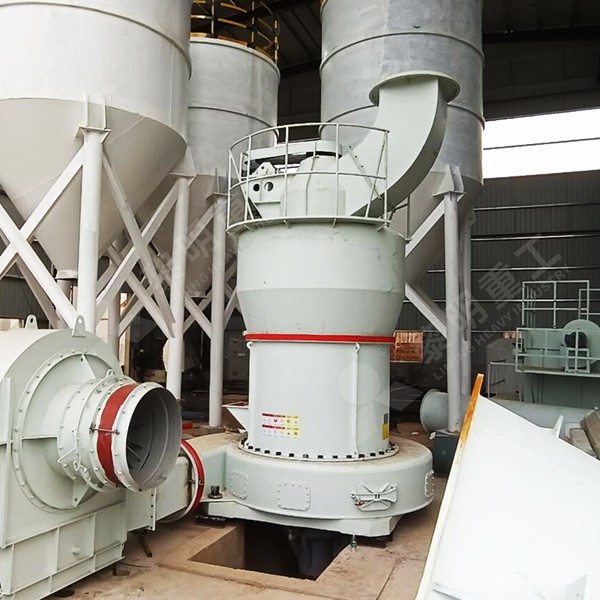

Мельница PMD: Прорывная технология с постоянными магнитами

Особого внимания заслуживает модель PMD New Generation Permanent-Magnet Direct Drive Intelligent European Virson Grinding Mill. Это первая в мире валковая мельница, в которой применен двигатель с постоянными магнитами и прямым приводом. Такая конструкция полностью переворачивает традиционную схему передачи от двигателя через редуктор (который является слабым и дорогим звеном), достигая экономии энергии до 15% относительно стандартных моделей. Машина идеально подходит для среднего и крупного помола неметаллических руд, включая барит (производительность 6-55 т/ч). Отсутствие редуктора повышает надежность и снижает шум. Благодаря встроенной системе онлайн-смазки всех подшипников (анализатор, главный двигатель) мельница может работать непрерывно 24/7.

Уникальная ценность PMD для буровой промышленности заключается в стабильности выпускаемого продукта. Благодаря микропроцессорному управлению прямым приводом скорости мельницы и сепаратора можно регулировать с высочайшей точностью, что гарантирует получение баритового концентрата с требуемой тонкостью (99% прохода через 325 mesh), необходимой для глубоких сверхвязких растворов.

Сравнение с другими типами мельниц

Для полноты картины рассмотрим альтернативы: Шаровая мельница (Ball Mill) — классика, но ее энергопотребление на 40-50% выше, чем у валковых. Она создает больше шума и пыли. Шаровая мельница может быть полезна, если нужно измельчать не только барит, но и смесь других компонентов. Однако для моно-помола барита валковая мельница более выгодна. Вертикальная мельница LM (LM Vertical Roller Mill) подходит для крупных производственных линий (до 400 т/ч), но для типичных буровых предприятий MTW или PMD более целесообразны из-за меньших капитальных затрат.

Рекомендуемая продукция для вашего производства

Для оптимизации процесса помола барита мы рекомендуем две флагманские модели:

• MTW 6X Fully Thin Oil Lubricated Intelligent European Grinding Mill — оптимальный выбор для средних и крупных предприятий, где требуется надежность, низкая стоимость обслуживания и возможность работы без остановки. Система мониторинга и удаленное управление позволяют оперативно контролировать качество.
• PMD New Generation Permanent-Magnet Direct Drive Intelligent European Virson Grinding Mill — лучшее решение для модернизации и новых проектов, где приоритетом является максимальная энергоэффективность, минимальный износ и компактность. Отсутствие редуктора резко снижает затраты на запчасти.

Техническое обслуживание и долговечность

Валковые мельницы для барита требуют минимального обслуживания: достаточно контролировать давление смазки в системе и состояние футеровок. Замена изнашиваемых частей (валков и сегментов стола) производится в среднем раз в 1-2 года в зависимости от абразивности сырья. Особенность барита — он мягче кварца, поэтому футеровки служат дольше, чем при помоле гранита или известняка. У мельниц MTW 6X и PMD есть патентованные системы автоматической смазки, которые продлевают ресурс подшипниковых узлов до 20 000 часов.

Экологические аспекты

Современные валковые мельницы серии MTW и PMD оснащены импульсными рукавными фильтрами, которые обеспечивают концентрацию пыли на выходе менее 10 мг/м³. Это соответствует российским и международным экологическим стандартам. Система замкнутого воздушного цикла предотвращает выбросы в атмосферу. Низкий уровень шума (менее 85 дБ) делает их пригодными для установки вблизи жилых зон.

Заключение

Валковая мельница для помола барита — это эффективный, надежный и экономичный инструмент для буровой промышленности. Современные модели, такие как MTW 6X и PMD с прямым приводом и интеллектуальным управлением, позволяют получить продукт высокой кондиции с минимальными эксплуатационными расходами. Выбор конкретной модели зависит от требуемой производительности, бюджета и стратегии развития предприятия. Инвестиции в качественную мельницу быстро окупаются за счет снижения расхода электроэнергии и увеличения срока службы оборудования.

Часто задаваемые вопросы (FAQ) по валковым мельницам для помола барита

1. Q: Какую тонкость помола можно получить на валковой мельнице для барита?
   A: Современные валковые мельницы (MTW, PMD) позволяют получать фракции от D97=200 mesh (75 мкм) до D97=400 mesh (38 мкм). Для буровых растворов обычно достаточно 200 mesh, но при необходимости оборудование легко перенастраивается на более тонкий помол.
2. Q: Какая модель мельницы лучше для помола барита: MTW 6X или PMD?
   A: MTW 6X — классический надежный выбор с коническим приводом и полной жидкой смазкой, идеален для непрерывного производства. PMD — новейшая модель с прямым приводом от двигателя с постоянными магнитами, обеспечивающая экономию энергии до 15% и еще более высокую стабильность хода. Для премиум-проектов рекомендуем PMD, для типовых — MTW.
3. Q: Сложно ли обслуживать валковые мельницы?
   A: Нет. Модели серии MTW/PMD оснащены автоматическими системами смазки (online lubrication), что позволяет работать без остановок. Основные операции (замена валков, сегментов стола) проводятся по регламенту с доступом через специальные люки. Система мониторинга предупредит о неисправности, что минимизирует внеплановые простои.
4. Q: Можно ли использовать валковую мельницу не только для барита, но и для других материалов?
   A: Да, это универсальное оборудование. Оно подходит для помола известняка, кальцита, доломита, гипса, бентонита, каолина и других материалов с твердостью по Моосу до 7 и влажностью до 6%. Для перехода на другой материал требуется только перенастройка сепаратора и, возможно, замена плит классификатора.
