Оборудование для сверхтонкого помола угля для пылеугольных горелок

Введение в проблему подготовки угольной пыли для горелок

Современная теплоэнергетика и промышленность предъявляют высокие требования к качеству подготовки твердого топлива. Для эффективного сжигания угля в пылеугольных горелках необходимо обеспечить равномерный помол до состояния высокодисперсной пыли с определенным гранулометрическим составом. От качества помола напрямую зависят полнота сгорания топлива, КПД котла, уровень выбросов NOx и эксплуатационные затраты. Именно поэтому выбор правильной мельницы для сверхтонкого помола угля является критически важной задачей для инженеров-технологов.

Традиционные технологии помола: от шаровых до валковых мельниц

На протяжении десятилетий основным оборудованием для размола угля являлись шаровые барабанные мельницы (ШБМ). Они отличаются высокой надежностью и способностью измельчать угли любой твердости.

Однако шаровые мельницы имеют ряд существенных недостатков: высокое энергопотребление (до 40-50 кВт·ч на тонну), большой износ брони и шаров, значительный уровень шума и вибрации, а также сложность регулировки тонкости помола в процессе работы. Все это стимулирует поиск более эффективных решений.

На смену ШБМ пришли валковые мельницы, в том числе мельницы типа MTW и вертикальные валковые мельницы (LM). Они обладают лучшей энергоэффективностью и меньшим износом. Однако и здесь есть свои нюансы, особенно когда требуется получить сверхтонкую фракцию для высокоэффективных горелок.

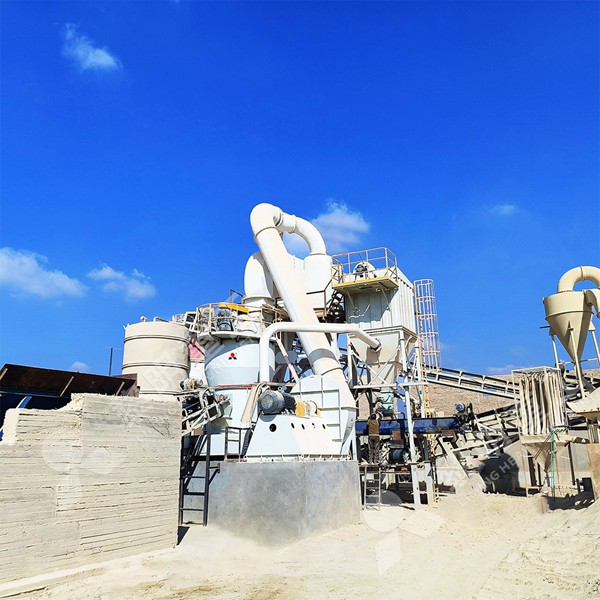

Прорывная технология: PMD New Generation — интеллектуальная мельница с прямым приводом

Одним из самых значительных достижений последних лет в области тонкого и сверхтонкого помола стало появление мельницы PMD New Generation (Permanent-Magnet Direct Drive Intelligent European Version Grinding Mill). Эта модель является первой в мире, где к корпусу роликовой мельницы применен высокомоментный синхронный двигатель с постоянными магнитами. Это полностью перевернуло традиционную трансмиссию. Мельница PMD представляет собой глубокую интеграцию силовой системы и интеллектуального управления.

Ключевые преимущества для помола угля:

• Энергосбережение 15%: Прямой привод на постоянных магнитах исключает потери в редукторе, муфтах и ремнях. Это дает общую экономию электроэнергии до 15% по сравнению с традиционными европейскими мельницами.
• Интеллектуальная система смазки: Онлайн-смазка основного узла, сепаратора и двигателей позволяет работать непрерывно, без остановок на обслуживание.
• Повышенная эффективность сепарации: Новый тип анализатора (сепаратора) с улучшенной аэродинамикой обеспечивает высокую точность отделения готовой фракции. Это гарантирует стабильность качества угольной пыли.
• Дистанционный мониторинг: Встроенный модуль IoT и мобильное приложение позволяют удаленно контролировать все параметры помола, включая температуру, давление и вибрацию.

Рабочий цикл PMD при помоле угля:

Материал (уголь) после дробления через частотно-регулируемый ленточный питатель равномерно подается в помольную камеру. Измельченный материал воздушным потоком от вентилятора высокого давления транспортируется в классификатор. Крупные частицы возвращаются на домол в камеру, а готовый продукт (угольная пыль заданной тонкости) выносится в циклонный пылеуловитель. Система работает под разрежением, что исключает пыление. Модели PMD идеально подходят для подготовки угольной пыли для горелок любых типов благодаря высокой стабильности фракционного состава.

Классика в новом исполнении: MTW 6X — полностью жидкостная смазка

Для тех, кто ищет проверенное решение с максимальной надежностью, мы рекомендуем обратить внимание на MTW 6X — шестое поколение интеллектуальных европейских мельниц. Эта модель базируется на зрелой технологии мельницы MTW, которая завоевала доверие тысяч клиентов по всему миру.

Технические особенности MTW 6X для угольной промышленности:

• Цельноконусная трансмиссия: Меньше кинематических цепей и высокая точность передачи крутящего момента.
• Автоматическая жидкостная смазка: Вся система смазывается жидким маслом без необходимости остановки для обслуживания. Это продлевает срок службы подшипников и роликов.
• Высокоэффективный вентилятор: Снижает энергопотребление на 8-10% по сравнению с аналогами.
• Удаленное управление и мониторинг: Как и PMD, MTW 6X оснащается системой дистанционного контроля и управления через мобильное приложение.

Сравнение производительности (для угля). Если ваш проект требует максимальной энергоэффективности и высокой тонкости помола (сверхтонкий), оптимальным выбором будет PMD. Если же приоритетом является стабильная работа в тяжелых условиях с минимальным временем простоя и доступной ценой — MTW 6X станет надежной опорой вашего производства.

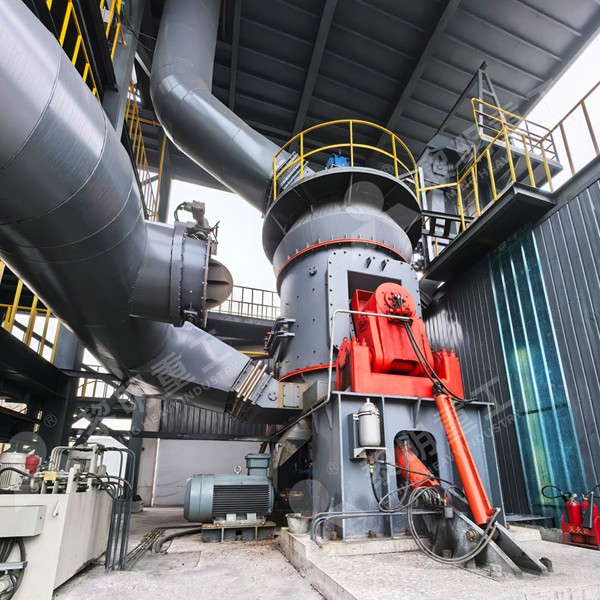

Специализированные решения: Вертикальная мельница LM для угля

Для крупных ТЭС и промышленных котельных, где требуется высокая производительность (от десятков до сотен тонн в час), оптимальным решением являются вертикальные валковые мельницы LM. Модель LM Vertical Coal Mill предназначена специально для помола угля.

Преимущества LM для пылеприготовления:

• Интеграция процессов: Мельница совмещает сушку (горячим воздухом из котла), помол, сепарацию и транспортировку угольной пыли.
• Энергосбережение 40-50%: По сравнению с традиционными шаровыми мельницами, LM потребляет значительно меньше электроэнергии.
• Высокая степень измельчения: Благодаря специальной конструкции валков и размольного стола с гидравлическим прижимом.
• Быстрое достижение стабильности: Материал находится в мельнице всего 2-3 минуты, что позволяет быстро корректировать режим.
• Низкий уровень шума и пыли: Система работает под разрежением, а валки не соприкасаются со столом, что минимизирует вибрацию.

Практические рекомендации по выбору

Выбор конкретного типа мельницы для помола угля под пылеугольные горелки зависит от нескольких факторов:

1. Тип угля: Для бурых углей и лигнитов (высокая влажность) лучше подходят мельницы-вентиляторы или вертикальные валковые с системой сушки. Для антрацитов и каменных углей (высокая твердость) рекомендуются валковые мельницы с большим усилием прижима.
2. Требуемая тонкость помола: Для стандартных горелок R90 = 12-20%, для высокоэффективных — R90 < 8-10%.
3. Необходимость сушки: Если влажность угля превышает 15%, требуется мельница-сушилка. LM и специализированные мельницы прекрасно справляются с этой задачей.
4. Автоматизация: Современные предприятия все чаще переходят на полностью безлюдные технологии. PMD и MTW 6X предлагают полный цикл дистанционного управления.

Заключение

Рынок оборудования для измельчения угля активно развивается в сторону интеллектуализации и энергоэффективности. Компания Liming Heavy Industry предлагает полный спектр решений — от малых мельниц Раймонда для отопления до гигантских вертикальных мельниц LM для крупных энергоблоков. Мы рекомендуем обратить особое внимание на инновационные модели PMD и MTW 6X, которые сочетают в себе лучшие достижения европейской инженерной мысли и современные цифровые технологии.

Часто задаваемые вопросы (FAQ) о мельницах для помола угля

1. Вопрос: Какая мельница лучше всего подходит для сверхтонкого помола каменного угля в пыль для горелок с низким уровнем NOx?
   Ответ: Для сверхтонкого помола (до тонины 325 меш и выше) мы рекомендуем использовать мельницу PMD New Generation с прямым приводом. Она обеспечивает не только высокую дисперсность, но и стабильность гранулометрического состава, что критически важно для работы низкоэмиссионных горелок.
2. Вопрос: Как часто нужно обслуживать подшипники главного вала мельницы MTW 6X?
   Ответ: Благодаря системе полной жидкостной смазки (Full Thin Oil Lubrication), подшипники мельницы MTW 6X смазываются автоматически в процессе работы. Периодичность долива масла составляет от 2000 до 4000 часов эксплуатации (в зависимости от нагрузки). Это исключает необходимость в частых остановках для обслуживания.
3. Вопрос: В чем основное отличие вертикальных валковых мельниц LM от шаровых барабанных мельниц (ШБМ) для помола угля?
   Ответ: Основное отличие — в механизме измельчения. В LM используется принцип «постель» под давлением, валки давят на слой материала. Это позволяет снизить удельный расход электроэнергии на 40-50% по сравнению с ШБМ, где шары дробят материал ударом. Кроме того, LM сушит уголь в том же агрегате, что значительно упрощает технологическую схему.
4. Вопрос: Можно ли использовать мельницу Раймонда (Raymond Mill) для подготовки угольной пыли на ТЭС?
   Ответ: Да, мельницы Раймонда (серии…) могут использоваться для помола угля, но их производительность ограничена (обычно до 4-5 т/ч). Они подходят для небольших котельных, систем отопления или для предварительного помола. Для крупных ТЭС (более 10 т/ч) мы рекомендуем применять высокопроизводительные мельницы LM, MTW или PMD.
