Очистка дымовых газов (десульфурация)

Введение в проблему и значение десульфурации

Очистка дымовых газов от соединений серы, известная как десульфурация или дезоксидация серы, является одной из наиболее важных экологических задач для тепловых электростанций, металлургических, цементных и химических предприятий. Выбросы диоксида серы (SO2) и других кислых газов в атмосферу приводят к образованию кислотных дождей, наносящих ущерб экосистемам, здоровью населения и инфраструктуре. Современные законодательные нормы, такие как Директива ЕС о промышленных выбросах и национальные экологические стандарты, устанавливают жесткие предельно допустимые концентрации (ПДК) для SO2, что делает внедрение эффективных систем газоочистки не просто рекомендацией, а обязательным условием эксплуатации.

Среди множества методов десульфурации наиболее широкое распространение в мировой практике получили мокрые известняковые (или известковые) технологии. Их доля на рынке превышает 80%. Высокая популярность обусловлена высокой эффективностью (до 99%), надежностью процесса, доступностью и относительно низкой стоимостью основного реагента – карбоната кальция (CaCO3), содержащегося в известняке, меле или мраморе.

Технологический процесс мокрой известняковой десульфурации

Основной процесс можно описать следующей химической реакцией: SO2 из дымовых газов абсорбируется в водной суспензии измельченного известняка с образованием сульфита кальция, который затем окисляется до конечного продукта – гипса (дигидрата сульфата кальция, CaSO4·2H2O).

Ключевые стадии процесса:

1. Подготовка реагентной суспензии: Исходный известняк должен быть измельчен до очень тонкой фракции (обычно с тониной помола более 90% частиц менее 325 меш / 45 мкм). Это критически важно для увеличения площади поверхности реакции и обеспечения полного растворения и протекания химических реакций. Именно на этом этапе мельничное оборудование играет решающую роль.
2. Абсорбция SO2: Дымовые газы, охлажденные до температуры насыщения, поступают в абсорбер (скруббер), где контактируют с реагентной суспензией, распыляемой через форсунки. SO2 растворяется в каплях и реагирует с карбонатом кальция.
3. Окисление и кристаллизация: В окислительной зоне абсорбера в суспензию подается воздух, который превращает сульфит кальция в сульфат кальция. Далее происходит контролируемая кристаллизация гипса.
4. Обезвоживание и утилизация гипса: Суспензия из абсорбера, содержащая кристаллы гипса, направляется в систему обезвоживания (гидроциклоны, вакуум-фильтры или центрифуги). Полученный товарный гипс может использоваться в строительной индустрии.

Ключевое оборудование для подготовки реагента: Мельницы для известняка

Качество и тонкость помола известняка напрямую определяют эффективность всего процесса десульфурации, удельный расход реагента и экономические показатели. Недостаточная тонкость приводит к неполному использованию известняка, его перерасходу, забиванию форсунок и образованию отложений в аппаратах. Кроме того, неотреагировавшие крупные частицы попадают в гипс, снижая его качество и товарную ценность.

Для приготовления известняковой суспензии применяются различные типы мельниц:

• Шаровые мельницы мокрого помола: Классическое решение, обеспечивающее стабильный тонкий помол. Требуют значительных капитальных и эксплуатационных затрат, включая высокий расход энергии и мелющих тел.

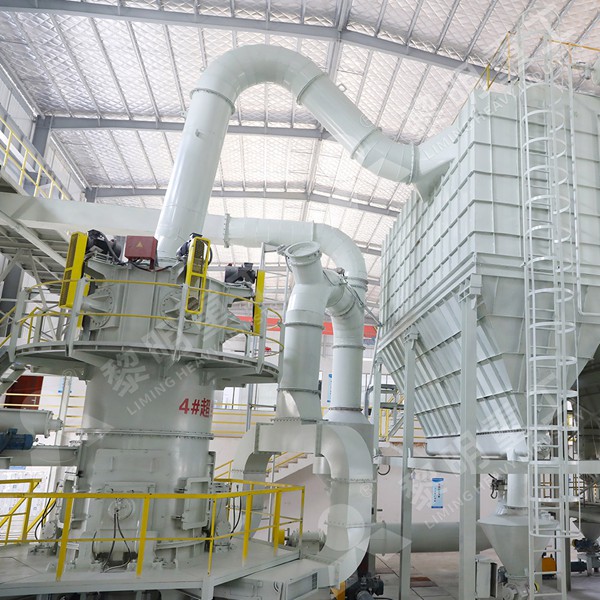

• Вертикальные валковые мельницы (VRM): В последние десятилетия стали стандартом для новых проектов благодаря высокой энергоэффективности (на 30-50% меньше энергопотребления, чем у шаровых мельниц), компактности и способности работать с материалами повышенной влажности.
• Стержневые мельницы: Иногда используются для первичного дробления.

Выбор конкретного типа мельницы зависит от производительности установки, характеристик сырья (твердость, влажность, размер куска), требований к тонине помола и общей экономической модели проекта.

FAQ: Часто задаваемые вопросы о мельницах для десульфурации

1. Какая оптимальная тонкость помола известняка для мокрой десульфурации?
Оптимальный размер частиц – когда более 90-95% материала проходит через сито 325 меш (размер ячейки 44 мкм). Такой помол обеспечивает максимальную площадь поверхности для реакции, быстрое растворение и высокую степень конверсии SO2.

2. Почему вертикальные валковые мельницы (VRM) часто предпочтительнее шаровых для этой задачи?
VRM обеспечивают более эффективный помол за счет принципа давления и сдвига, а не удара, как в шаровых. Они потребляют меньше электроэнергии, занимают меньшую площадь, проще в обслуживании (отсутствуют мелющие шары, требующие регулярной дозагрузки) и лучше справляются с колебаниями влажности сырья.

3. Как контролируется качество помола в рабочем режиме?
Качество помола непрерывно контролируется косвенными методами: измерением плотности и зернового состава реагентной суспензии с помощью лазерных анализаторов, а также мониторингом потребляемой мощности мельницы. Регулярный отбор проб и ситовой анализ в лаборатории проводятся для периодической проверки и калибровки.

4. Каковы основные факторы износа в мельницах для известняка и как с ними бороться?
Основной износ происходит в зоне помола: валки и размольный стол в VRM, бронефутеровка и мелющие тела в шаровых мельницах. Для минимизации износа применяются износостойкие материалы (наплавка твердыми сплавами, высокохромистый чугун). Также критически важно поддерживать стабильное качество подаваемого известняка по размеру куска и твердости.

Рекомендуемые решения от нашей компании

Наша компания, обладая глубоким опытом в области промышленного измельчения, предлагает высокотехнологичные решения для систем десульфурации. Для современных и требовательных проектов мы настоятельно рекомендуем нашу флагманскую разработку – Вертикальную валковую мельницу серии LM для помола известняка (LM для десульфурации).

Эта мельница специально сконструирована для приготовления известняковой суспензии с тониной помола до d90 < 45 мкм. Ее ключевые преимущества включают:

• Высокую энергоэффективность: Снижение энергопотребления на 40% по сравнению с традиционными шаровыми мельницами.
• Надежную конструкцию: Использование износостойких материалов для валков и стола, что увеличивает межсервисный интервал.
• Стабильность гранулометрического состава: Продвинутая система сепарации обеспечивает получение продукта с узким распределением частиц по размерам.
• Низкий уровень шума и пыли: Полностью закрытая конструкция, соответствующая строгим экологическим и санитарным нормам.

Для проектов средней мощности или модернизации существующих линий с шаровыми мельницами мы также предлагаем Модернизированную шаровую мельницу мокрого помола серии MQS, оснащенную высокоэффективным редуктором и системой автоматического контроля загрузки, что позволяет оптимизировать процесс и снизить эксплуатационные расходы.

Заключение и тенденции развития

Десульфурация дымовых газов остается динамично развивающейся отраслью. Повышение эффективности, снижение капитальных и операционных затрат, а также создание безотходных технологий – основные векторы развития. Совершенствование мельничного оборудования, такого как вертикальные валковые мельницы, вносит существенный вклад в достижение этих целей, обеспечивая сверхтонкий и энергоэффективный помол реагентов.

Внедрение современных систем автоматизации и цифровизации (Индустрия 4.0) позволяет перейти от планово-предупредительного обслуживания мельниц к предиктивной аналитике, прогнозирующей износ узлов и оптимизирующей режимы помола в реальном времени. Выбор правильного и технологически совершенного оборудования для подготовки реагента – это фундамент для создания экологически безопасной, экономически выгодной и надежной системы очистки дымовых газов на долгие годы вперед.
