Проектирование помольных линий

Проектирование помольных линий: основы и современные подходы

Проектирование помольных линий представляет собой сложный инженерный процесс, направленный на создание высокоэффективных и надежных систем для измельчения различных материалов. Эти линии находят широкое применение в горнодобывающей, цементной, химической промышленности, а также в производстве строительных материалов. Ключевым элементом любой помольной линии является мельница (помольный агрегат), от правильного выбора и интеграции которого зависят общие показатели работы всей системы.

Основная цель проектирования – обеспечить максимальную производительность при минимальных энергозатратах и соблюдении требуемого качества готового продукта. Процесс включает в себя несколько взаимосвязанных этапов: анализ свойств исходного материала, выбор технологической схемы, подбор основного и вспомогательного оборудования, компоновку и автоматизацию.

1. Анализ исходных данных

Первым и наиболее важным этапом является тщательный анализ характеристик материала, подлежащего измельчению. Инженеры должны учитывать:

• Твердость и абразивность материала.
• Начальную и требуемую конечную крупность.
• Влажность и липкость.
• Термочувствительность.

Например, для измельчения известняка средней твердости может быть достаточно одной стадии дробления с последующим помолом в шаровой мельнице. В то время как для переработки высокоабразивных кварцитов потребуется многостадийная схема с использованием щековых и конусных дробилок на этапе крупного дробления.

2. Выбор технологической схемы

В зависимости от задач, помольные линии могут быть организованы по открытой или замкнутой схеме.

• Открытая схема: Материал проходит через мельницу однократно. Простота и низкие капитальные затраты компенсируются возможным переизмельчением и высоким энергопотреблением. Подходит для грубого помола.

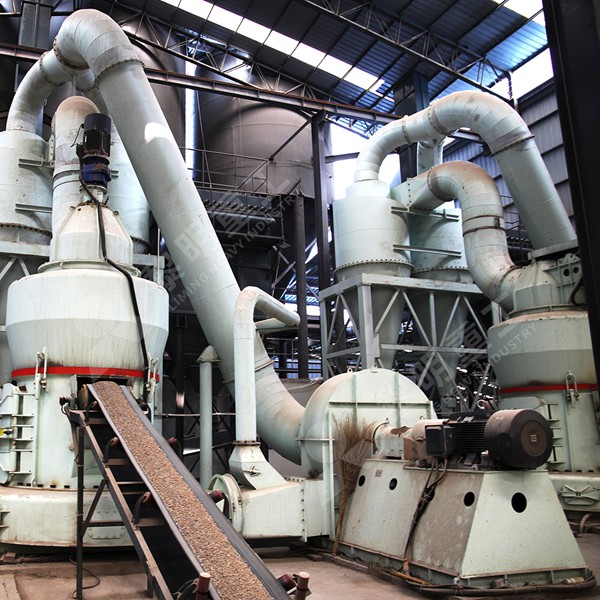

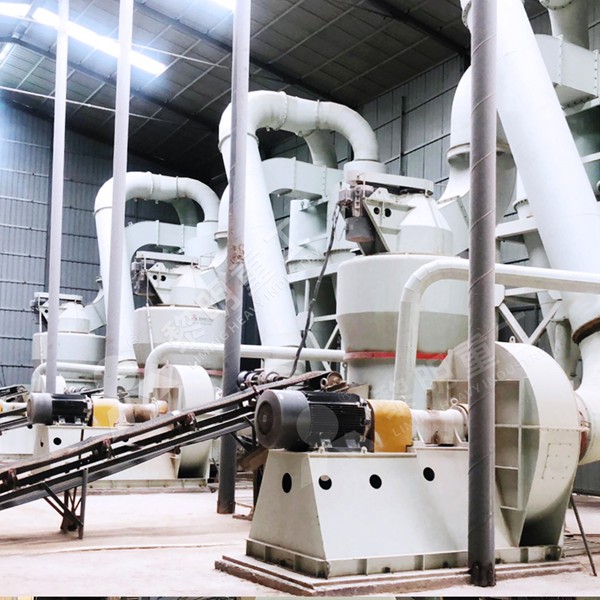

• Замкнутая схема: Продукт помола поступает в сепаратор (воздушный или механический), где разделяется на готовый продукт и крупку. Крупка возвращается в мельницу на доизмельчение. Эта схема обеспечивает более стабильный гранулометрический состав и высокую эффективность, что делает ее предпочтительной для тонкого и сверхтонкого помола.

3. Подбор основного оборудования: Ключевая роль мельниц

Сердцем любой помольной линии является мельница. Разнообразие типов и конструкций позволяет выбрать оптимальное решение для каждой конкретной задачи.

• Шаровые мельницы: Классическое решение для помола различных материалов до тонкости 40-100 мкм. Принцип действия основан на ударном и истирающем воздействии мелющих тел (шаров).
• Вертикальные валковые мельницы (VRM): Современное и энергоэффективное оборудование. Измельчение происходит между вращающимся помольным столом и валками. VRM позволяют одновременно осуществлять помол, сушку и сепарацию материала, что делает их идеальными для цементной промышленности и измельчения угля.
• Сверхтонкие мельницы: Специализированное оборудование для получения продукта с размером частиц менее 10 мкм. К ним относятся струйные мельницы, вибромельницы и планетарные мельницы.

Наша компания, обладая многолетним опытом, разрабатывает и производит высококачественное помольное оборудование. Особого внимания заслуживает наша Вертикальная Валковая Мельница серии LM. Эта мельница сочетает в себе передовые европейские технологии и адаптацию к местным условиям эксплуатации. Ее ключевые преимущества включают снижение энергопотребления на 30-50% по сравнению с традиционными шаровыми мельницами, возможность помола и сушки материалов с высокой влажностью, а также компактную конструкцию, уменьшающую площадь застройки.

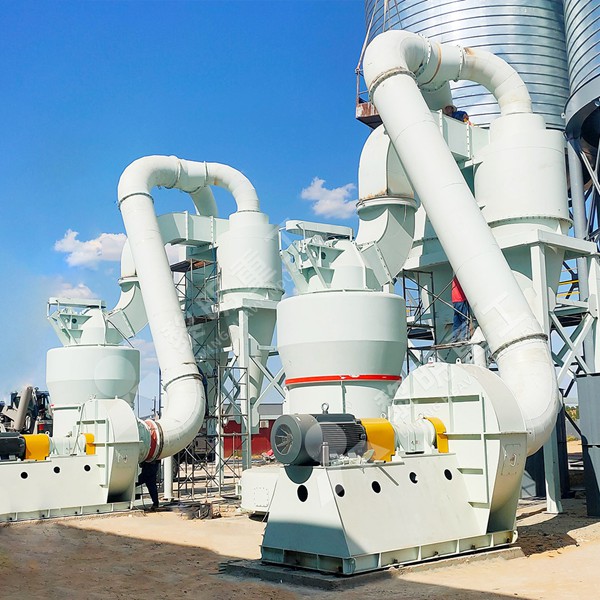

Для задач, требующих особо тонкого и классифицированного продукта, мы рекомендуем нашу Мельницу Raymond (R-серии). Эта надежная и проверенная временем мельница идеально подходит для обработки барита, кальцита, каолина, доломита и других неметаллических руд с тонкостью готового продукта в диапазоне 80-325 меш.

4. Вспомогательное оборудование и автоматизация

Помимо основной мельницы, линия включает в себя:

• Системы загрузки и дозирования сырья (питатели, весовые дозаторы).
• Подъемно-транспортное оборудование (элеваторы, конвейеры).
• Сепараторы и циклоны для классификации продукта.
• Системы аспирации и фильтрации.
• Системы автоматического управления на базе PLC.

Современные помольные линии немыслимы без комплексной автоматизации. Системы управления позволяют поддерживать оптимальные технологические параметры, регулировать загрузку мельницы, контролировать качество продукта в реальном времени и минимизировать влияние человеческого фактора.

5. Энергоэффективность и экология

Современное проектирование уделяет огромное внимание вопросам энергосбережения и защиты окружающей среды. Применение эффективных электродвигателей, рекуперация тепла отходящих газов, использование замкнутых циклов водоснабжения и высокоэффективных фильтров для улавливания пыли – все это стало стандартом для новых проектов.

Заключение

Проектирование помольных линий – это многогранная задача, требующая глубоких знаний в области механики, химии и технологии процессов. Правильно спроектированная линия, укомплектованная надежным и современным оборудованием, таким как наши Вертикальные Валковые Мельницы серии LM и Мельницы Raymond, является залогом рентабельного и устойчивого производства. Индивидуальный подход к каждому проекту и комплексные решения позволяют нашим заказчикам достигать выдающихся производственных результатов.

Часто задаваемые вопросы (FAQ) о мельницах

1. В чем основное различие между шаровой мельницей и вертикальной валковой мельницей (VRM)?

Шаровая мельница использует мелющие тела (шары) для измельчения материала за счет ударного и истирающего действия, в то время как VRM измельчает материал между вращающимся столом и валками. VRM, как правило, более энергоэффективны (экономия 30-50%), занимают меньше места и могут совмещать процессы помола и сушки.

2. Что такое замкнутый цикл помола и каковы его преимущества?

Замкнутый цикл помола предполагает использование сепаратора для классификации продукта после мельницы. Готовый продукт отправляется в силос, а более крупные частицы (крупка) возвращаются в мельницу для доизмельчения. Это позволяет повысить производительность, снизить удельный расход энергии и получить более однородный продукт.

3. Какие факторы наиболее сильно влияют на производительность мельницы?

На производительность влияют: твердость и влажность материала, требуемая тонкость помола, скорость загрузки мельницы, характеристики мелющих тел (в шаровых мельницах) и эффективность системы сепарации (в замкнутом цикле).

4. Как осуществляется контроль тонкости помола на выходе из мельницы?

Тонкость помола контролируется с помощью сепараторов (воздушных или механических), которые настраиваются на определенный размер частиц. В современных системах для оперативного контроля также используются онлайн-анализаторы размера частиц, передающие данные в систему автоматического управления.
