Промышленная мельница большого объема
Промышленная мельница большого объема: ключевой элемент современных производственных линий
В современной горнодобывающей, строительной, химической и энергетической отраслях процесс измельчения сырья является одним из наиболее энергоемких и технологически важных этапов. Промышленные мельницы большого объема представляют собой высокотехнологичное оборудование, спроектированное для непрерывной и высокопроизводительной переработки огромных масс материалов – от руд и минералов до угля, цементного клинкера и сельскохозяйственной продукции. Их основная задача – эффективно, экономично и с заданными параметрами качества уменьшать размер частиц исходного материала, подготавливая его для последующих технологических процессов.
Эволюция промышленных мельниц шла по пути увеличения единичной мощности, автоматизации управления и повышения энергоэффективности. Если первые машины были относительно простыми и малопроизводительными, то сегодняшние агрегаты – это сложные инженерные комплексы, часто оснащенные системами интеллектуального контроля, прогнозирующего обслуживания и удаленного мониторинга.
Основные типы и принципы работы промышленных мельниц большого объема
Выбор типа мельницы определяется физико-механическими свойствами измельчаемого материала, требуемой тонкостью помола и экономическими соображениями. Наиболее распространены следующие конструкции:
- Шаровые и стержневые мельницы (Барабанные): Классический и широко распространенный тип. Измельчение происходит внутри вращающегося барабана за счет ударного и истирающего действия мелющих тел (шаров или стержней). Идеальны для первой и второй стадий измельчения руд, обеспечивая высокую производительность. Современные модели, такие как наша LMX-5000 MegaGrind, оснащаются безредукторными приводами (Gearless Motor Drive), что значительно повышает надежность и КПД установки, и позволяют работать с барабанами диаметром свыше 8 метров.

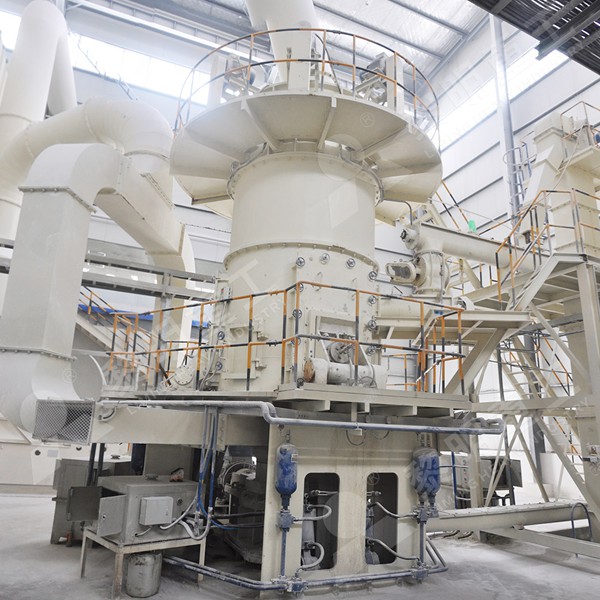

- Вертикальные валковые мельницы (VRM): В этих мельницах материал раздавливается между вращающимся помольным столом и катками (валками). Они отличаются значительно более высокой энергоэффективностью (на 30-50% по сравнению с шаровыми мельницами) при помоле сырья и угля. Отлично подходят для цементной и угольной промышленности.

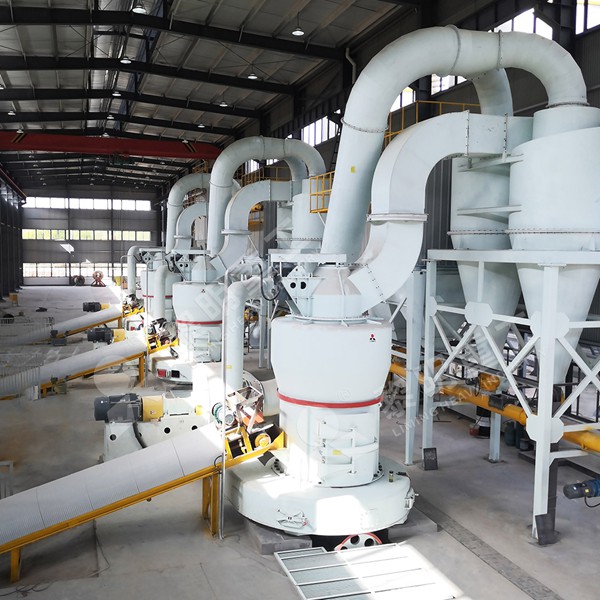

- Ролико-кольцевые мельницы (мельницы Raymond, роликовые): Принцип работы основан на раздавливании и истирании материала между вращающимися роликами и неподвижным кольцевым помольным путем. Часто используются для получения тонких и сверхтонких порошков (до 45 микрон) из неметаллических полезных ископаемых.
- Струйные мельницы: Измельчение происходит за счет соударения частиц материала друг с другом в высокоскоростном потоке воздуха или пара. Позволяют получать продукты исключительной тонкости (менее 10 микрон) без загрязнения и перегрева, что критично для фармацевтики и высокотехнологичных материалов.
Критические аспекты проектирования и эксплуатации
Проектирование мельницы большого объема – это всегда поиск компромисса между производительностью, качеством продукта, энергопотреблением и стоимостью владения.
- Производительность и крупность питания: Мощность агрегата должна соответствовать планируемому объему переработки. Важен правильный выбор соотношения длины барабана к его диаметру (L/D), которое влияет на время пребывания материала и тонкость помола.
- Энергоэффективность: До 60-70% затрат на измельчение составляют расходы на электроэнергию. Поэтому современные решения, такие как наши мельницы серии EcoMill Pro, фокусируются на оптимизации привода, использовании высокоэффективных двигателей и систем рекуперации энергии. Системы автоматического контроля загрузки и консистенции пульпы также вносят существенный вклад в экономию.
- Износостойкость: Футеровка барабана и мелющие тела подвергаются колоссальным абразивным и ударным нагрузкам. Применение высоколегированных сталей, резиновых и композитных материалов значительно увеличивает межремонтный интервал и снижает эксплуатационные расходы.

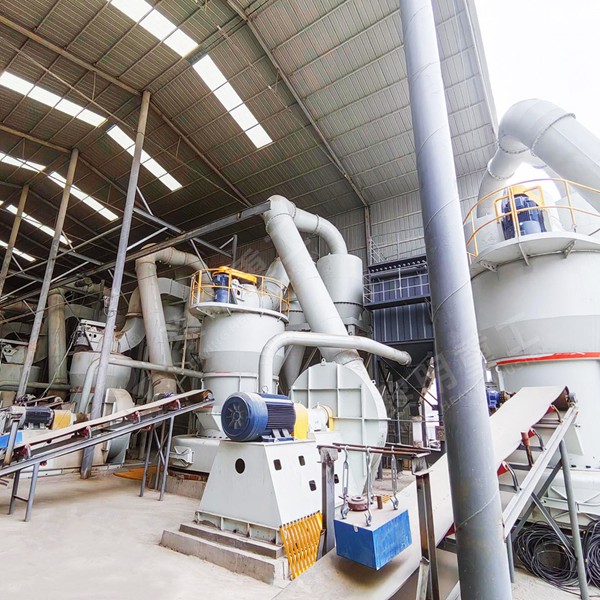

- Автоматизация и контроль: Современная промышленная мельница немыслима без системы АСУ ТП. Датчики вибрации, температуры, акустические сенсоры для анализа уровня загрузки, онлайн-анализаторы размера частиц (например, на основе лазерной дифракции) позволяют поддерживать оптимальный режим работы, предотвращать аварийные ситуации и прогнозировать необходимость технического обслуживания.
Области применения и тенденции развития
Промышленные мельницы большого объема – сердце многих производств:
- Горнодобывающая промышленность: Измельчение руд черных, цветных и благородных металлов перед флотацией, выщелачиванием или другими методами обогащения.
- Цементная промышленность: Помол клинкера, шлака, сырьевой смеси и угля. Здесь доминируют вертикальные валковые и шаровые мельницы.
- Энергетика: Приготовление угольной пыли для сжигания в пылеугольных котлах ТЭС.
- Химическая промышленность: Производство тонкодисперсных порошков и пигментов.
Ключевые тенденции отрасли направлены на создание «умных» мельниц (Smart Mills), интегрированных в цифровые экосистемы предприятия (IIoT). Использование технологий цифровых двойников (Digital Twin) для моделирования и оптимизации процессов, внедрение систем предиктивной аналитики для обслуживания по фактическому состоянию, а также разработка новых, еще более износостойких материалов – вот путь, по которому движется отрасль сегодня.
Наша компания, как ведущий разработчик и производитель оборудования для измельчения, предлагает комплексные решения. Для задач первичного и вторичного измельчения высокой производительности мы рекомендуем нашу флагманскую модель – шаровую мельницу LMX-5000 MegaGrind с безредукторным приводом, которая обеспечивает беспрецедентную надежность и низкую стоимость тонны продукта. Для задач, где на первый план выходит энергосбережение, например, в помоле цементного сырья или угля, идеальным выбором станет вертикальная валковая мельница EcoMill Pro, чья конструкция гарантирует до 40% экономии электроэнергии по сравнению с традиционными решениями.
Заключение
Промышленная мельница большого объема – это не просто машина для дробления, это высокотехнологичный узел, от эффективности работы которого напрямую зависит рентабельность всего предприятия. Правильный выбор типа, размера и конфигурации мельницы, основанный на глубоком анализе свойств сырья и технологических требований, а также ее интеграция в современную систему автоматизированного управления – залог успешного и конкурентоспособного производства. Инвестиции в современное и энергоэффективное измельчительное оборудование окупаются за счет снижения эксплуатационных расходов, увеличения выпуска продукции и повышения ее качества.
FAQ: Часто задаваемые вопросы о промышленных мельницах
- Какой основной критерий выбора между шаровой и вертикальной валковой мельницей (VRM)?
Основные критерии – энергоэффективность и требуемая тонкость помола. VRM, как правило, на 30-50% энергоэффективнее шаровых мельниц при помоле сырья и угля до средней тонкости. Однако для сверхтонкого помола или в случаях, когда требуется очень высокая степень измельчения, шаровые мельницы (особенно в замкнутом цикле с классификаторами) часто остаются предпочтительным или даже единственно возможным вариантом. Также важно учитывать влажность и абразивность материала. - Что такое «безредукторный привод» (Gearless Motor Drive) и в чем его преимущества?
Безредукторный привод – это система, в которой ротор двигателя (статор) монтируется непосредственно на корпус барабана мельницы, который и становится ротором. Это устраняет необходимость в тяжелом и сложном редукторе, зубчатом венце, системе смазки шестерен и фундаментных плитах под них. Преимущества: высочайшая надежность (нет изнашиваемых зубчатых зацеплений), повышенный КПД, снижение затрат на техническое обслуживание, возможность плавного пуска под полной нагрузкой и более точное управление скоростью вращения. - Как современные системы автоматизации повышают эффективность работы мельницы?
Они позволяют непрерывно поддерживать оптимальный режим работы. Акустические датчики или датчики вибрации анализируют уровень загрузки мелющими телами, предотвращая как недогрузку (повышенный износ), так и перегрузку (снижение производительности). Онлайн-анализаторы размера частиц контролируют качество продукта на выходе, автоматически корректируя параметры подачи материала или скорость классификации. Системы предиктивной аналитики на основе данных с вибродатчиков прогнозируют отказ подшипников и других узлов, позволяя планировать ремонты и избегать незапланированных простоев. - Какие факторы сильнее всего влияют на износ футеровки и мелющих тел?
Главные факторы: абразивность и крупность измельчаемого материала, твердость и тип материала самих мелющих тел и футеровки, скорость вращения мельницы и степень ее загрузки. Для борьбы с износом применяют высокохромистые чугуны, легированные стали, резину и полиуретановые композиты. Правильный подбор материала в зависимости от характера воздействия (удар или истирание) – ключ к максимальному увеличению срока службы и минимизации затрат на расходные материалы.
