Собственное конструкторское бюро

Собственное конструкторское бюро: Фундамент технологического лидерства

В современной промышленности, особенно в таких отраслях, как горнодобывающая, строительная, химическая и производство строительных материалов, оборудование для измельчения и помола играет ключевую роль. Эффективность, надежность и экономичность этого оборудования напрямую влияют на рентабельность всего производственного цикла. В этом контексте наличие собственного конструкторского бюро (КБ) перестает быть просто конкурентным преимуществом, а становится стратегической необходимостью. Собственное КБ позволяет не только адаптировать существующие решения под уникальные задачи заказчика, но и создавать принципиально новые технологии, опережающие рыночные тренды.

Основная миссия нашего конструкторского бюро заключается в глубокой интеграции фундаментальных исследований, прикладных разработок и практического опыта эксплуатации. Инженеры и технологи КБ работают в тесном сотрудничестве с технологами предприятий-заказчиков, что позволяет точно понимать специфику перерабатываемых материалов – от абразивных горных пород и руд до хрупких минералов и термочувствительных продуктов. Такой подход обеспечивает создание не просто универсального, а оптимального оборудования для каждой конкретной технологической цепочки.

Ключевые направления разработок: от механики до интеллектуальных систем

Работа нашего КБ сфокусирована на нескольких стратегических направлениях, определяющих будущее отрасли измельчения:

1. Динамический анализ и повышение надежности: Использование методов конечно-элементного анализа (FEA) для моделирования критических нагрузок на рамы, роторы, помольные элементы и подшипниковые узлы. Это позволяет проектировать оборудование с повышенным запасом прочности и ресурсом, минимизируя риск внеплановых остановок.
2. Аэродинамика и сепарация: Для мельниц, работающих по замкнутому циклу с воздушной сепарацией (например, вертикальные валковые мельницы, струйные мельницы), ключевое значение имеет эффективность классификации частиц. Наши специалисты проводят CFD-моделирование потоков воздуха и частиц внутри сепараторов и циклонах, оптимизируя геометрию для получения более узкого и заданного гранулометрического состава продукта.
3. Износ и материалы: Исследование износостойких материалов и защитных покрытий для рабочих органов мельницы. Подбор оптимальных марок стали, чугуна, керамики или композитов в зависимости от абразивности материала позволяет в разы увеличить межремонтные интервалы.
4. Цифровизация и «Индустрия 4.0»: Внедрение датчиков вибрации, температуры, давления и онлайн-анализаторов крупности в конструкцию оборудования. Разработка алгоритмов для систем предиктивной аналитики, которые прогнозируют необходимость технического обслуживания и помогают оптимизировать режимы помола в реальном времени для экономии энергии.

От проекта к воплощению: полный цикл разработки

Процесс создания новой машины или модернизации существующей в нашем КБ является итеративным и включает несколько обязательных этапов:

1. Техническое задание (ТЗ): Формулировка совместно с заказчиком всех требований: производительность, входная и выходная крупность, свойства материала, условия эксплуатации, ограничения по энергопотреблению и габаритам.
2. Концептуальное проектирование и 3D-моделирование: Создание цифровых двойников будущего оборудования. На этом этапе прорабатываются несколько вариантов компоновки, из которых выбирается наиболее сбалансированный.
3. Инженерные расчеты: Проведение комплекса прочностных, кинематических и динамических расчетов для подтверждения работоспособности и надежности конструкции.
4. Изготовление опытного образца и испытания: Создание прототипа на собственной производственной базе и его всесторонние испытания на специальном стенде или на пилотной установке заказчика. Это самый важный этап, позволяющий верифицировать расчеты и внести необходимые коррективы.
5. Подготовка рабочей документации: Разработка полного комплекта чертежей, спецификаций и руководств по эксплуатации.

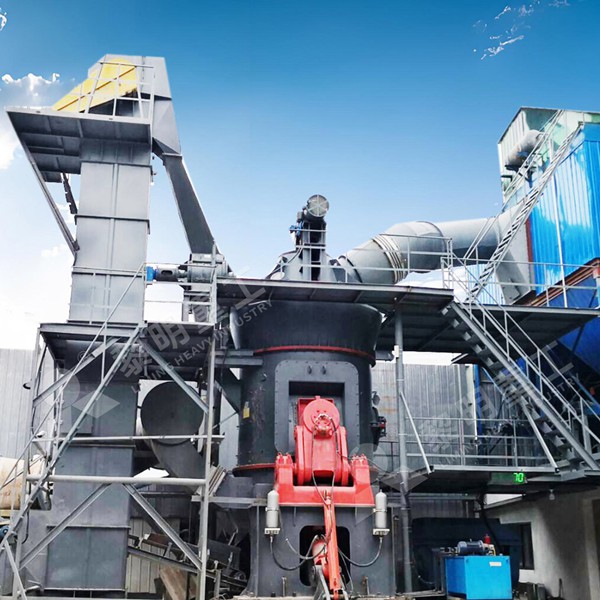

Именно такой комплексный подход лежит в основе создания нашего флагманского продукта – Вертикальной Валковой Мельницы серии «ТИТАН». Эта мельница стала результатом многолетних исследований в области помола цементного сырья, угля и различных минералов. Ее отличительные черты – модульная конструкция для упрощения логистики и монтажа, инновационная гидравлическая система для регулировки давления помола, а также интегрированная интеллектуальная система управления, обеспечивающая оптимальный баланс между тонкостью помола и энергозатратами. Мельница «ТИТАН» демонстрирует на 15-20% более высокую энергоэффективность по сравнению с традиционными аналогами, что при текущих ценах на энергоносители дает значительное экономическое преимущество.

Ответы на вызовы рынка: кастомизация и послепродажная поддержка

Сила собственного КБ проявляется не только в создании новых моделей, но и в гибкой адаптации стандартного оборудования под нестандартные условия. Мы регулярно реализуем проекты по модернизации устаревших мельниц других производителей: замена сепараторов, установка новых приводов, внедрение систем автоматики. Это позволяет клиентам значительно улучшить параметры существующих линий без капитальных вложений в новое оборудование.

Кроме «ТИТАН», для задач тонкого и сверхтонкого помола неабразивных и среднеабразивных материалов мы рекомендуем нашу Кольцево-Роликовую Мельницу серии «СИБИРЬ». Ее конструкция, основанная на принципе раздавливания и истирания материала между роликами и вращающимся помольным столом, идеально подходит для получения продуктов с высокой степенью однородности в диапазоне от 20 до 200 микрон. «СИБИРЬ» отличается низким уровнем шума и вибрации, а также простотой в обслуживании.

Часто задаваемые вопросы (FAQ) о мельницах

1. Какой основной принцип работы вертикальной валковой мельницы (ВВМ)?
   В ВВМ материал подается на вращающийся помольный стол и раздавливается между столом и катящимися по нему помольными валками. Одновременно через мельницу продувается горячий газ (в сушильно-помольных режимах), который сушит материал и транспортирует мелкие частицы в сепаратор. Сепаратор отделяет достаточно тонкий продукт, а крупные частицы возвращаются на доизмельчение.
2. От чего зависит выбор между шаровой и вертикальной валковой мельницей?
   Выбор зависит от свойств материала (твердость, абразивность, влажность), требуемой производительности и тонкости помола, а также экономических факторов. ВВМ, как правило, более энергоэффективны (на 30-50% меньше удельный расход электроэнергии), лучше справляются с сушкой материала в одном агрегате и занимают меньше места. Однако для сверхтонкого помола или очень абразивных материалов иногда предпочтительнее шаровые мельницы.
3. Что такое замкнутый цикл помола и каковы его преимущества?
   Замкнутый цикл предполагает, что материал после мельницы поступает в сепаратор, где разделяется на готовый продукт (тонкая фракция) и «хвосты» (крупная фракция). «Хвосты» возвращаются в мельницу на доизмельчение. Преимущества: более стабильный и однородный гранулометрический состав продукта, повышение общей производительности цикла на 15-25%, снижение переизмельчения и, как следствие, перерасхода энергии.
4. Как можно повысить энергоэффективность существующей помольной установки?
   Ключевые меры: модернизация сепаратора на более эффективную модель (например, динамический сепаратор 3-го поколения), оптимизация загрузки мелющих тел в шаровых мельницах, внедрение системы предиктивного обслуживания для снижения простоев, установка частотно-регулируемых приводов (ЧРП) на вентиляторы и насосы, рекуперация тепла отходящих газов.

Заключение

Собственное конструкторское бюро – это не просто отдел с инженерами и компьютерами. Это «мозговой центр» и двигатель прогресса компании, напрямую связывающий вызовы реального производства с передовыми инженерными решениями. Инвестиции в НИОКР и тесная обратная связь с клиентами позволяют нам создавать не просто оборудование, а технологические системы, которые обеспечивают нашим партнерам устойчивое конкурентное преимущество на десятилетия вперед. Наши мельницы – это воплощение науки, инженерии и практического опыта, готовое решать самые сложные задачи в области измельчения материалов.
