Сравнение производительности мельниц Raymond разных моделей
Введение: Эволюция мельниц Raymond и критерии выбора
В современной горнодобывающей промышленности и производстве строительных материалов выбор правильного оборудования для измельчения является критическим фактором, определяющим экономическую эффективность и качество конечного продукта. Мельница Raymond, известная с начала XX века, прошла долгий путь эволюции от простых механических конструкций до высокотехнологичных интеллектуальных комплексов. Сегодня на рынке представлен широкий спектр моделей, каждая из которых имеет свои особенности, преимущества и ограничения. Данная статья представляет собой углубленный анализ производительности различных типов мельниц Raymond, от классических до новейших моделей с прямым приводом, с целью помочь инженерам и технологам сделать оптимальный выбор. Мы рассмотрим такие параметры, как энергоэффективность, тонкость помола, производительность, требования к обслуживанию и общую стоимость владения.
Основное различие между моделями заключается в технологии передачи усилия, системе смазки и уровне автоматизации. Классическая мельница Raymond, работающая по принципу центробежного измельчения, по-прежнему востребована для простых задач. Однако рост цен на электроэнергию и ужесточение экологических требований стимулируют переход на более совершенные технологии. На смену традиционным механизмам приходят решения с редукторными узлами и, наконец, инновационные модели с перманентно-магнитными двигателями прямого действия, которые полностью меняют представление о производительности и энергосбережении.

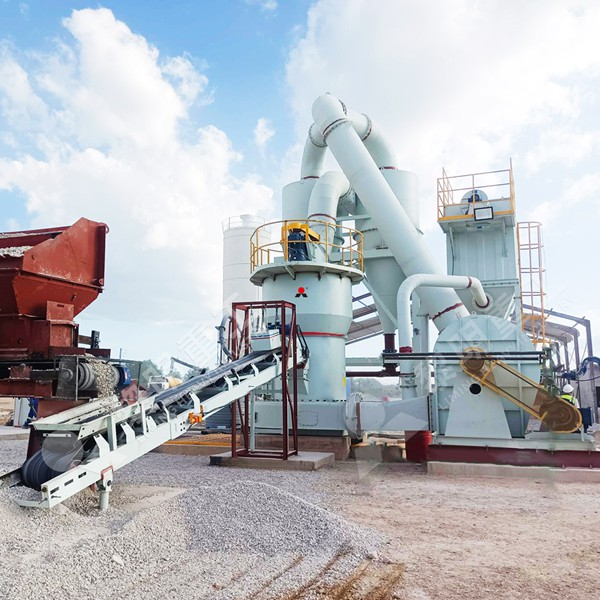

Классическая модель Raymond: простота и надёжность
Классическая вертикальная мельница Raymond (Raymond Mill) является базовым представителем семейства. Её конструкция включает в себя шпиндель, ролики, кольцо и воздуходувку. Материал подаётся в камеру помола, где под действием центробежной силы ролики прижимаются к кольцу и измельчают сырьё. Основные характеристики данной модели: производительность 1.2-4.5 т/ч, размер входного куска 15-25 мм, тонина помола достигает D97 ≤ 5 мкм. Преимуществаом является низкий износ истирающих частей благодаря использованию качественных материалов. Однако, по сравнению с более новыми моделями, она имеет высокое удельное энергопотребление и требует более частого сервисного обслуживания.
Несмотря на свою «возраст», данная мельница остаётся незаменимой для малых производств с ограниченным бюджетом и простыми задачами. Её конструкция позволяет перерабатывать негорючие и невзрывоопасные материалы с твёрдостью по Моосу до 7 и влажностью до 6%. Тем не менее, технологическим недостатком является отсутствие систем автоматического контроля состояния узлов.
Сравнение с моделями среднего класса: TGM и MTW
Следующим этапом эволюции стали мельницы TGM (Trapezium Mill) и MTW (European Type Trapezium Mill). Они представляют собой шаг вперёд по сравнению с классикой, интегрируя запатентованные технологии для повышения эффективности. Модель TGM с супердавлением имеет производительность 3-22 т/ч и входящий размер до 35 мм. Её ключевое отличие — инновационный дизайн роликов и колец, который снижает скорость падения материала, увеличивая время обработки и повышая тонину продукта. Производительность при той же мощности возрастает на 10-50%.
Модель MTW (включая флагманскую MTW6X) совершает прорыв в технологии передачи: она использует коническую зубчатую передачу (bevel gear integral transmission) в отличие от ременной или редукторной у старых моделей. Это обеспечивает более высокий КПД и передаточное отношение, что при одинаковой мощности даёт прирост производительности до 20%. Мельница MTW6X оснащена системой полной жидкой смазки (fully thin oil lubrication), которая исключает необходимость остановки для техобслуживания.
Например, MTW6X имеет производительность до 50 т/ч и входящий размер до 50 мм. Эти мельницы уже оснащаются новыми типами классификаторов с улучшенной герметичностью и аэродинамикой, что повышает эффективность сепарации до 15%. Хотя эти модели являются значительным улучшением по сравнению с классикой, они всё ещё зависят от традиционных асинхронных двигателей, что накладывает ограничения на энергоэффективность.

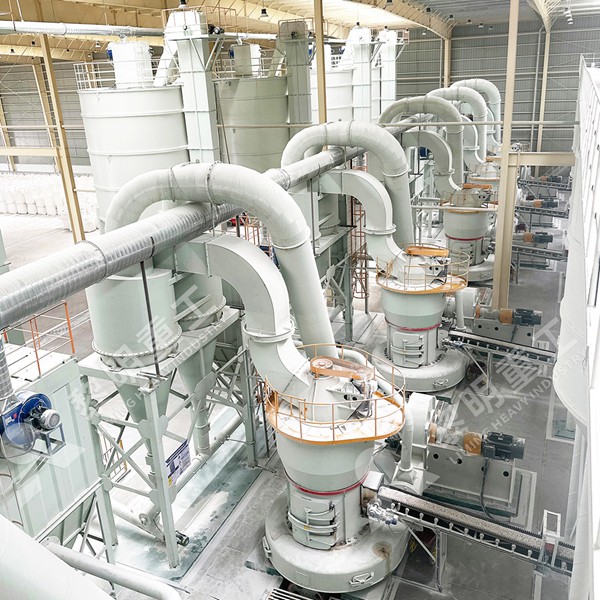

Революция в технологии: Мельница PMD с перманентным магнитным приводом
Настоящим прорывом в отрасли стало появление модели PMD New Generation Permanent-Magnet Direct Drive Intelligent European Grinding Mill. В этой мельнице впервые в мире применён перманентный магнитный двигатель прямого действия для валковой мельницы. Это полностью меняет традиционную схему передачи, устраняя промежуточные механизмы: редуктор, муфту и подшипники. Прямой привод PMD обеспечивает КПД значительно выше, чем у любой другой мельницы Raymond. Экономия электроэнергии достигает 15% по сравнению с наилучшими моделями на асинхронных двигателях. Мощность стала более стабильной и управляемой.
Особо стоит выделить интеллектуальную составляющую PMD. Система мониторинга состояния в реальном времени передаёт данные о вибрации, температуре и нагрузке на центральный контроллер. Это позволяет предупреждать поломки до их возникновения. Встроенная система онлайн-смазки позволяет работать без остановок на обслуживание в течение длительного времени. Управление осуществляется через мобильное приложение, что даёт оператору полный контроль над процессом из любой точки. Модель PMD демонстрирует производительность от 6 до 55 т/ч с размером входного куска до 50 мм, сохраняя стабильность качества готового порошка даже при изменении свойств сырья.
Применение PMD особенно выгодно в условиях высоких тарифов на электроэнергию. Снижение энергопотребления на 15% в комплексе с отсутствием простоев на ремонт быстро окупает разницу в цене оборудования. Например, для производства экологически чистого десульфуризатора на ТЭС или тонкодисперсного карбоната кальция, где требуется непрерывный цикл, PMD становится идеальным решением. Вы можете выбрать именно эту модель, если приоритетом является снижение углеродного следа и себестоимости продукции. Являясь флагманом нашего производства, PMD задаёт новые стандарты в отрасли.
Сравнительный анализ производительности и энергоэффективности
Для лучшего понимания, приведем сравнение по ключевым параметрам для мельницы Raymond классического типа и новейшей PMD.
| Параметр | Классическая Raymond | PMD (перманентный привод) |
|---|---|---|
| Энергопотребление | Базовое (100%) | Экономия 15% |
| Система смазки | Ручная, требует остановки | Автоматическая, онлайн |
| Простои на ТО | Высокие | Минимальные |
| Управление | Локальное, ручное | Удалённое, мобильное приложение |
| Классификатор | Традиционный | Новый тип с высокой эффективностью |
Также, нельзя не упомянуть модель MB5X Pendulum Roller Grinding Mill (5X серия). Эта европейская интеллектуальная мельница маятникового типа является лучшим выбором для производств, требующих высокой тонкости помола с крупной производительностью до 100 т/ч. Она отличается полностью автоматической системой смазки, экономичностью и низким уровнем шума, выступая отличной альтернативой шаровым мельницам. Для предприятий, которые планируют расширение производства, MB5X предоставляет возможность масштабирования без потери качества.
Заключение: критерии выбора для вашего производства
Выбор конкретной модели мельницы Raymond должен основываться на комплексном анализе задач. Если ваш приоритет — минимальная стоимость оборудования и допустимы перерывы в работе, то классическая Raymond останется рабочим вариантом. При необходимости повышения эффективности на 20% и снижения операционных затрат стоит обратить внимание на модели MTW6X или MB5X с их усовершенствованными редукторами и системами жидкой смазки.
Однако, для достижения максимальной конкурентоспособности в долгосрочной перспективе, безальтернативным выбором является PMD мельница. Инвестиции в перманентный привод и интеллектуальное управление окупаются за счёт экономии электроэнергии и увеличения коэффициента технической готовности оборудования. Наши инженеры готовы помочь подобрать модель, оптимально соответствующую вашим требованиям по тонине, производительности и энергоэффективности.
В итоге, сравнение производительности показывает, что будущее технологий — за прямым приводом. Использование принципов энергосбережения и промышленного интернета вещей (IIoT) становится стандартом отрасли, и PMD является тому подтверждением. Правильный выбор мельницы — это залог стабильной работы вашего предприятия и выпуска качественной продукции.
FAQ: Вопросы и ответы о мельницах Raymond
Вопрос 1: В чем ключевое отличие мельницы PMD от традиционной мельницы Raymond?
Ответ: Основное отличие — использование перманентного магнита прямого действия. В PMD нет редуктора и промежуточных муфт, что снижает потери энергии на трение и нагрев. Это обеспечивает до 15% экономии электроэнергии, а также плавный пуск и точную регулировку скорости. В то время как традиционная мельница использует асинхронный двигатель, передающий крутящий момент через механическую передачу, что менее эффективно.
Вопрос 2: Как влияет влажность материала на производительность мельницы?
Ответ: Для всех типов мельниц Raymond (включая классические и MTW) допустимая влажность сырья обычно не должна превышать 6%. При превышении этого порога происходит налипание материала на ролики и кольцо, что вызывает забивание камеры и резкое падение производительности. В мельницах LM (вертикальных) или в моделях с горячим воздухом (например, LM Vertical Coal Mill) этот порог может быть повышен до 10% за счет сушки в потоке газа. Поэтому при выборе учитывайте характеристики вашего сырья.
Вопрос 3: Какая мельница лучше подходит для очень тонкого помола (D97 < 10 мкм)?
Ответ: Для сверхтонкого помола рекомендуется использовать маятниковые мельницы с высокоэффективными классификаторами, такие как MB5X, или специализированные модели с мощными воздушными сепараторами. В классической модели Raymond достижение фракций ниже 5 мкм возможно, но производительность при этом снижается в разы, а энергозатраты возрастают. Также стоит отметить, что новые типы анализаторов (в моделях PMD и MTW6X) позволяют более точно и эффективно отделять готовый продукт, улучшая тонину до 5-10 мкм без потери производительности.
Вопрос 4: Какое техническое обслуживание требуется для мельниц Raymond нового поколения?
Ответ: Главное преимущество новых моделей (PMD, MMTW6X, MB5X) — наличие полностью автоматической жидкой смазки (thin oil lubrication). Это исключает ежедневные ручные операции по добавлению смазки. Система контролирует давление и температуру масла автоматически. Для PMD предусмотрена система онлайн-смазки, позволяющая пополнять масло без остановки агрегата. Обслуживание сводится к периодической проверке состояния мелющих тел, целостности датчиков и замене фильтров. Это значительно сокращает время простоев по сравнению с классическими моделями, где требовалось отключение для смазки подшипников.
